樣品范圍
約2500*1500*1800
外箱尺寸
約3000*進深2000*高2300mm
內箱尺寸
約1700*進深1570*高1750mm
產品特點
內箱結構采用SUS304#不銹鋼
合作案例
一、產品概述:

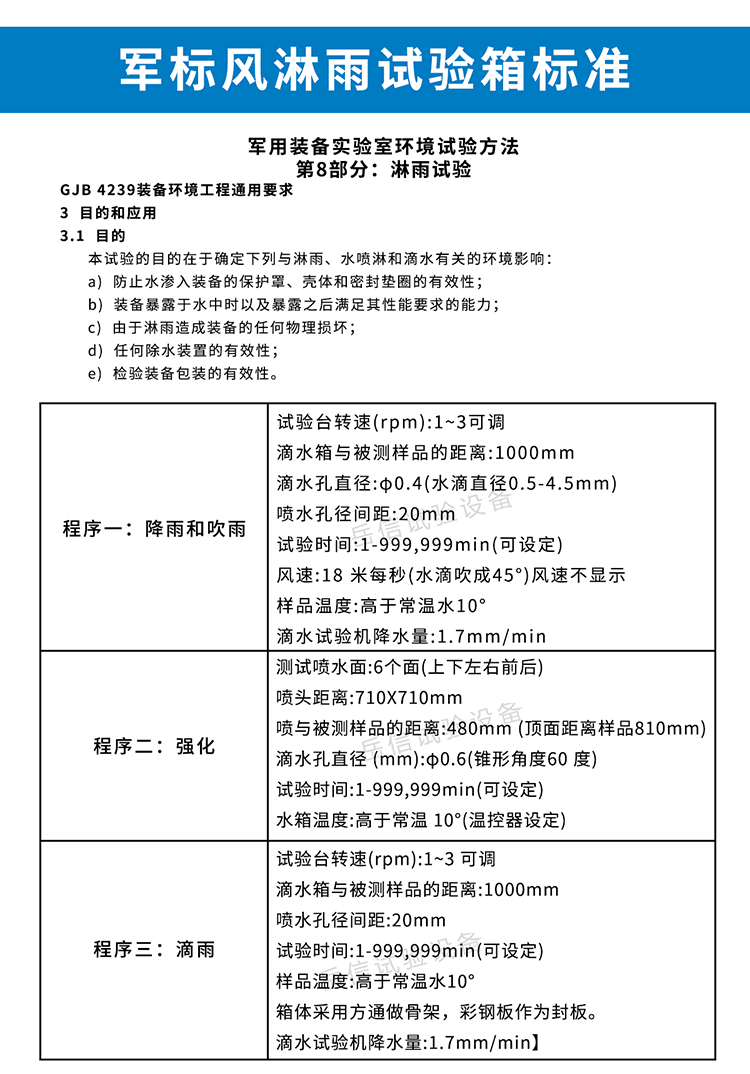

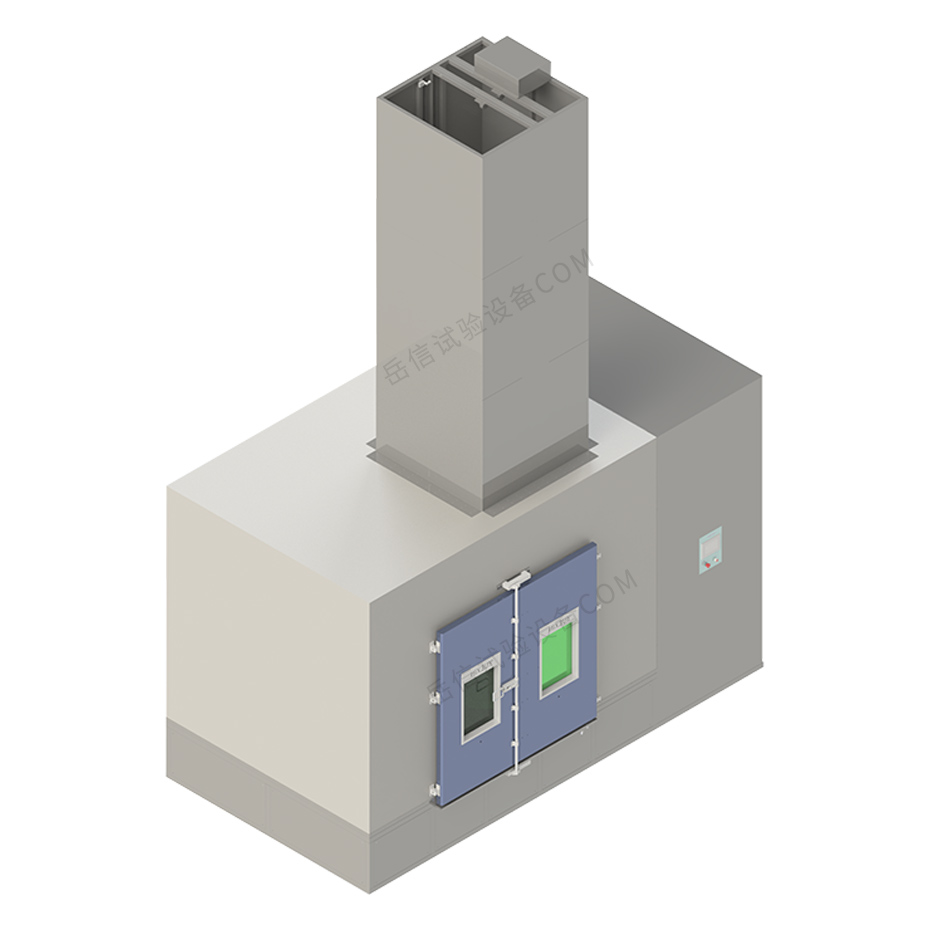

軍標風源淋雨試驗箱是一種嚴格按照GJB 150.8A-2009《軍用裝備實驗室環境試驗方法 第8部分:淋雨試驗》標準設計制造的精密環境試驗設備 。其核心在于在一個試驗箱內集成有風源的淋雨(吹雨)、滴雨和強化試驗三種程序,通過模擬不同強度的降雨環境,精確評估軍用設備、電子元器件及外部構件的外殼密封防雨性能,以及其在淋雨期間和之后的工作效能 。
設備通過三套獨立的系統,分別模擬三種不同的淋雨效應,以全面考核產品的防水能力:

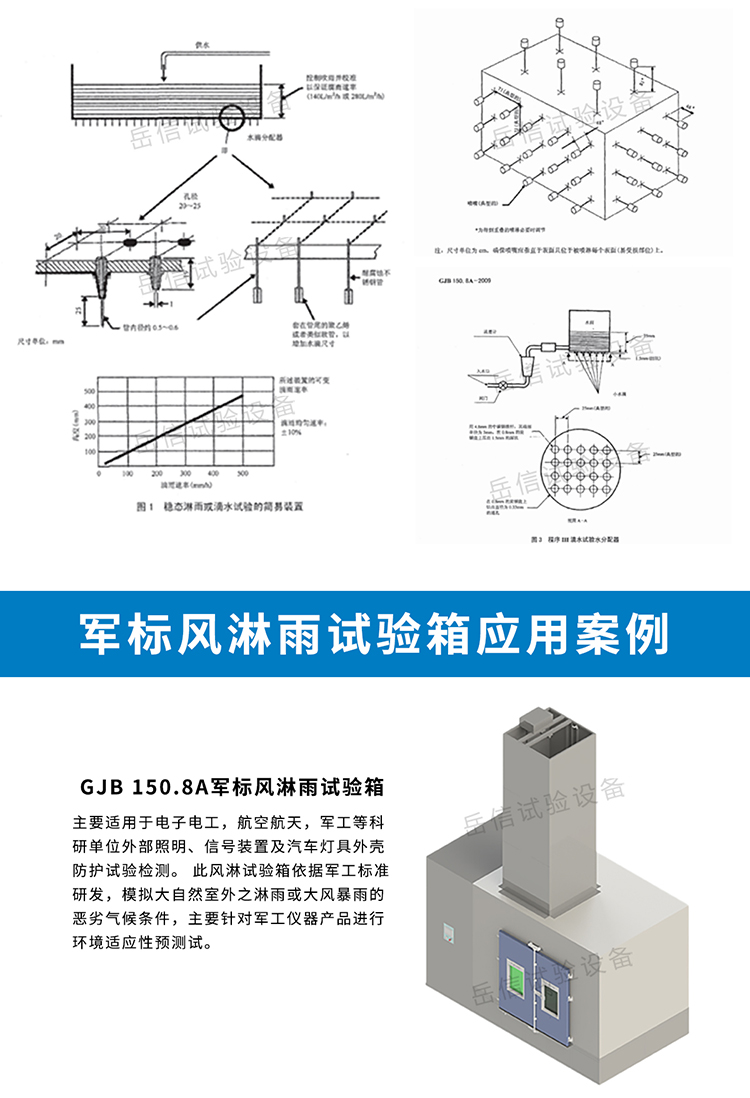

1.程序Ⅰ:降雨和吹雨試驗:旨在評估伴隨強風的降雨對設備密封性的影響。系統使用0.5-4.5mm直徑的雨滴,在10-18m/s 部分設備可達≥18m/s)的水平風速吹拂下,使雨滴能夠以 從水平方向到45°角的變化,均勻地?fù)浯蛟谠嚰囊粋?cè),模擬狂風暴雨的嚴酷環境 。
2.程序Ⅱ:強化試驗:針對大型或無法使用吹雨程序的試件,采用高水壓進行全方面噴淋。系統通過布置在試件四周(如上、下、左、右、前、后六個面)的多個不銹鋼噴嘴,以≥276KPa的壓力噴射水流,模擬極端暴雨條件下的防水能力 。
3.程序Ⅲ:滴水試驗:用于評估設備對垂直下落雨滴(如冷凝、滴落)的防護能力。系統利用一個以20-25.4mm間距點陣分布滴水孔的滴雨盤,產生0.5-4.5mm的雨滴,從≥1米的高度以約9m/s的最終速度勻速降落到試件表面 。
三、系統與設計特點
軍標風源淋雨試驗箱關鍵技術系統:
1.風源與吹雨系統:采用大功率風機配合精密風道設計,提供穩定可調的水平風速,并通過特殊結構的噴嘴產生符合標準要求的雨滴,模擬有風源的降雨環境 。
2.滴雨裝置:采用真空穩壓設計的滴水箱,配合高精度點陣式滴雨孔(孔徑20-25.4mm),確保水滴均勻、穩定地垂直滴落,避免水流成股 。
3.強化噴淋系統:由多組可調角度的不銹鋼噴嘴(間距350mm)和高壓水泵組成,從試件多個方向進行強力噴水,滿足GJB 150.8A對大型試件或特別嚴酷條件的測試要求 。
4.試品旋轉系統:通過減速電機和可調速轉臺,使試件在試驗中以1-5r/min的轉速緩慢旋轉,確保其各個表面承受均勻的淋雨沖擊 。
5.精密控制系統:采用彩色觸摸屏與可編程控制器,實現對水溫、降雨強度、風速、轉臺轉速及試驗時間的精確設定與自動控制,并具備實時監控、數據記錄與故障報警功能 。
6.材質與安全:內箱采用SUS304不銹鋼,外箱為優質庫板/鋼板噴塑,并配備風機、電機、水泵過載保護、漏電、超溫 等多重安全保護系統,確保設備長時間穩定運行 。
該設備廣泛應用于需要高可靠性密封防雨性能的行業:
1.軍標與航空航天:檢測軍用通信設備、雷達、導航儀器、外部武器掛架等,在強降雨環境下的生存與工作能力 。
2.汽車及零部件:測試車燈、外部信號裝置、電氣防雨套、門鎖、天窗、新能源充電接口等在暴雨中的密封性 。
3.電子電氣與戶外設備:評估戶外機柜、連接器、照明設備、攝像頭等的防水等級(如IPX3-X9K,部分設備可擴展) 。
4.科研與質檢:科研機構和質量監督檢驗部門用于產品開發、定型鑒定及標準符合性測試 。
