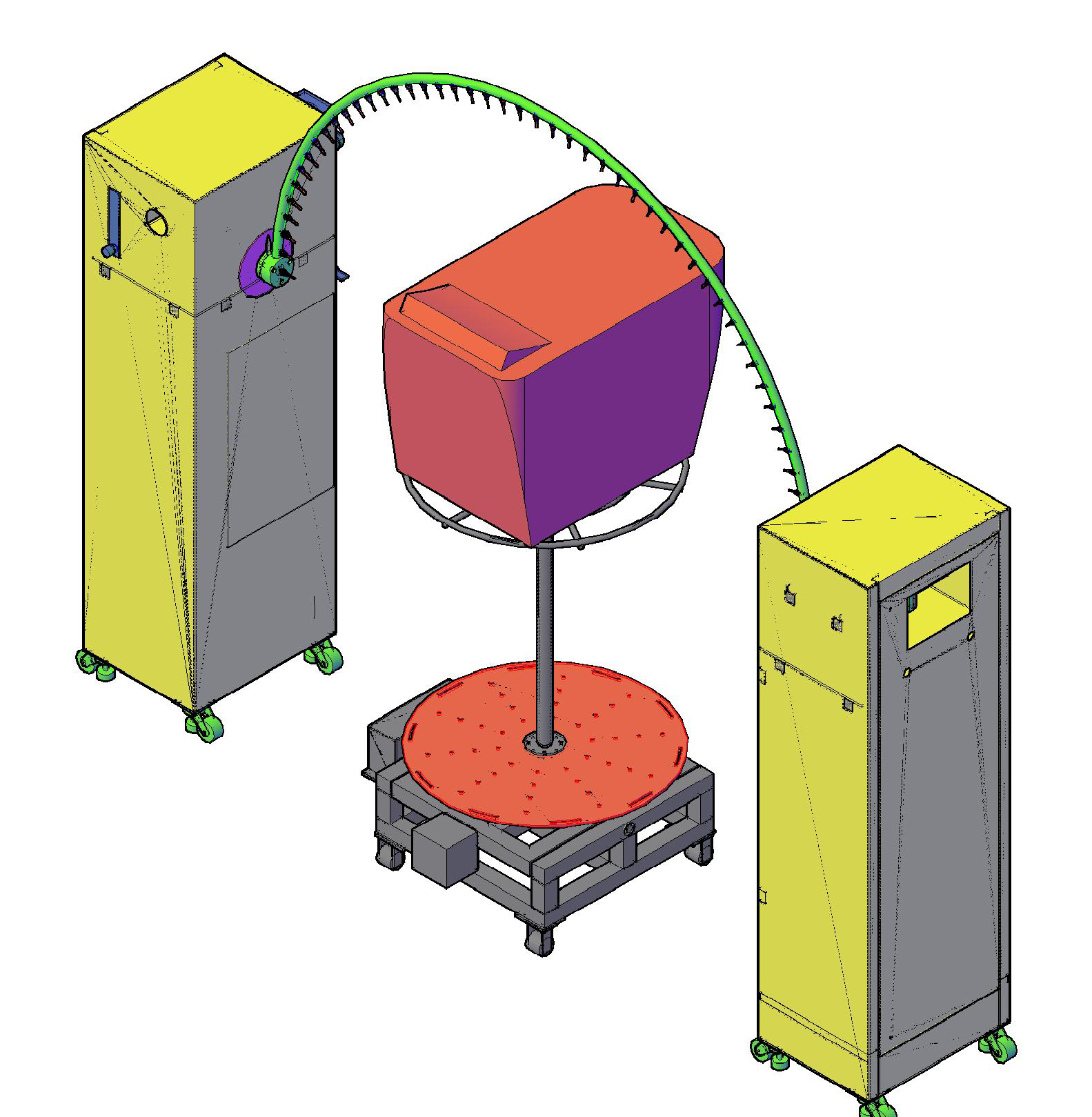

該方案專為測試智能馬桶蓋防水性能。主要模擬IPX3/4/5/6淋雨環境
保修時間：上門安裝調式，終生維護；
設備優勢：定制型轉臺，綜合智能控制臺
服務優勢：專業化定制，技術上門溝通
一、 系統概述：
本綜合淋雨系統適用符合 IEC60529:2001《Degrees of protection provided by enclosures(IP Code)》、GB4208-2017《外殼防護等級(IP代碼)》、GB7000.1-2008《燈具 第一部分：一般要求與試驗》標準要求。適用于燈具及電工電子產品的防水等級檢測。該設備已廣泛應于各出入境檢驗檢疫局機電實驗室、國內外產品認證實驗室。設備性能達到有國內先進水平。設備程式中有標準試驗選項，用戶可選擇需要的標準測試項無需設置即可進行試驗；另配有自定義 測試選項，用戶可自行設置測試數據，以適應不同的測試標準；載物臺轉盤可以勻速旋轉和間歇旋轉2種模式，同時保證了試驗數據的可靠性與準確性。
二、檢測項目
IPX3淋水試驗、IPX4濺水實驗、花灑淋雨試驗、IPX5噴水試驗、IPX6強烈噴水試驗、IPX7浸水試驗。
三、工作條件
1、 環境溫度為5℃～35℃、相對濕度≤85%；
2、 工作環境溫度：15℃～35℃；
3、 設備電力供應：AC 380V；50Hz；
4、 大氣壓力:86kPa～106kPa。
四、整體結構概述
1、 本系統共分為七大部分：(1) IPX3-4擺管淋雨試驗裝置一套、(2)花灑淋雨試驗裝置三個、(3)IPX5-6噴水試驗裝置2套、(4)IPX7浸水試驗箱一套、(5)綜合樣品轉臺一套、(6)智能綜合控制系統一套、(7)智能供水系統一套，整體防水試驗房設計、規劃。（試驗房施工由客戶負責完成）
2、 控制系統在淋雨房外面，全觸控屏操作，測試人員安裝好樣品后到按制操作臺前啟動試驗，人員不用在淋雨房內，可更好的保證測試人員的安全。
3、 所有設備的操作全部由綜合控制系統上完成，有手動操作和自動操作模式選擇，人性化觸摸屏操作介面，操作簡單可靠。
4、 水路管道用軟管從供水系統分布到擺管及花灑試驗裝置供水處，電線用優質波紋管從墻角布置到擺管及滴雨試驗裝置，規范整齊美觀。
五、技術指標：
（1）、IPX3-4擺管淋雨試驗裝置
1、 適用于進行產品的 IPX3、IPX4 測試。
2、 擺管規格：R800mm，可兼容IPX3、 IPX4測試（IPX3測試時采用可快速更換針頭堵頭實現，擺管兩端更換位置顏色有標記，不需數針頭數量更換）。
3、 噴水孔徑：￠0.4mm，噴嘴采用標準魯爾針頭，可拆卸式結構，方便清理或更換。4、 噴嘴夾角：120o（IPX3）、180o（IPX4）。
5、 擺動夾角：120o（IPX3）、350o（ IPX4）。
6、 流量：根據擺管大小針孔數量可設定流量（每孔0.07 L/minX擺管針孔數），采用電子流量計傳感器檢測流量，觸摸上直接顯示流量，變頻器PID自動恒流（智能供水系統控制）。
（2）、花灑淋雨試驗裝置
1、 適用于進行產品的IPX3、IPX4淋雨測試。
2、 數控工藝（CNC）加工花灑頭（尺寸精準），花灑頭用純黃銅材料，表面鏡面拋光，如銅鏡一樣，美觀時尚，且耐腐蝕。
3、 花灑噴頭表面有噴防銹涂層，能有效防止噴頭表面水印產生銅綠而影響外觀。
4、 黃銅噴頭尺寸：? 102mm
5、 噴水孔數：121個
6、 水流量：10L/min±5%，采用電子流量計傳感器檢測流量，觸摸上直接顯示流量，變頻器PID自動恒流（智能供水系統控制）。
（3）、噴水試驗裝置
1、 適用于進行產品的IPX5、IPX6淋雨測試。
2、 孔徑： ф6.3mm（IPX5）、ф12.5mm（IPX6）
3、 IPX5、IPX6 配兩把噴槍，不用更換噴嘴。
4、 黃銅噴頭尺寸：? 102mm
5、 噴水孔數：121個
6、 水流量：12.5±0.625L/min(IPX5)、100±5L/min(IPX6) 采用電子流量計傳感器檢測流量，觸摸上直接顯示流量，變頻器 PID自動恒
7、 試驗時間：用戶設定時間（控制系統控制）。
8、 噴嘴距外殼距離：2.5-3m(試驗人員控制)。
9、 噴槍通過步進電機控制自動上下擺動，擺動高度及速度在觸摸屏上可調，無須人員手持操作。
（4）、智能供水系統
1、流量控制：采用高精度流量計和DA模塊智能控制，IPX3、 IPX4 、IPX5、 IPX6分別兩套流量計控制，可在控制柜選定及設置流量。
2、大流量供水水泵：采用多級不銹鋼離心水泵，流量0-8m3/h。
3、流量控制：流量計實時監測、變頻器控制水泵轉速（自IPX3-IPX6）。
4、供水管道：設備供水采用鋼絲軟膠管根據現場布置分配到各設備處，由每臺設備處電磁水閥分別控制。
5、水箱里裝有液位開關，在測試時可以自動補水和水位低控制水泵停止保護功能。
6、進水口裝有水質過濾器，防止雜物進入水箱。
